<流槽起始檢查井

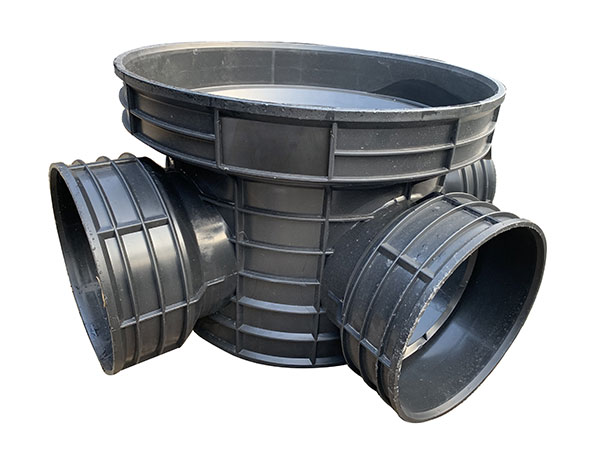

700-300A流槽三通檢查井

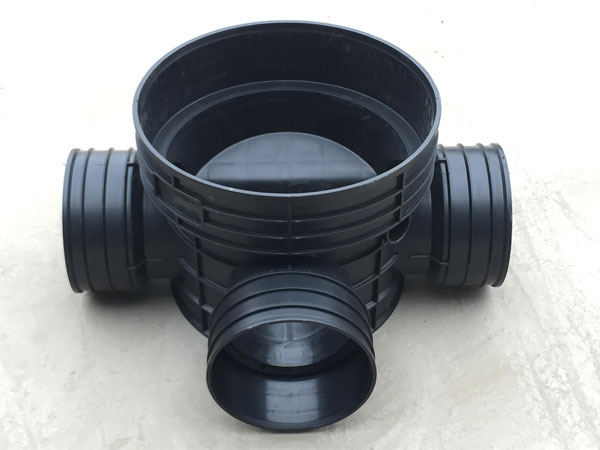

流槽三通檢查井
檢查井接管安裝
1、檢查井井座與管道連接安裝順序，應先從接戶管上游段開始安裝，以井-管-井-管順序安裝，并逐漸向下游支管，干管延伸。
2、井座接頭與管道連接施工方法，應與同類型接頭的管道連接的施工方法一致。
3、井座與匯入管，排出管連接需要變徑，采用異徑接頭時，當匯入管徑小于井座接口管徑時，應管頂平接；井座排出管接口大于下游管道時，應管內底平接。
4、管道采用可變角接頭或球形接頭調整坡度時，當其管徑為315mm,應采用專用工具，不得使用鏈條扳手。
5、附加接頭的安裝，應根據井筒尺寸和連接管道的直徑，采用專用工具在井壁上開孔，孔洞圓周邊緣應平整，安裝附加接頭不得倒坡。
6、在地下水位較高或雨季施工期間，在管道（含檢查井）安裝完成（但尚未進行灌水試驗）時，應采取防止井體上浮的技術措施。
| 流槽井座規格 | ||||||
| 井筒 | 200 | 315 | 450 | 630 | 700 | 1000 |
| 支 管 | 110B | 160B | 200B | 200A | 200A | 300A |
| 160B | 200B | 200A | 225A | 225A | 400A | |
| 200A | 225A | 315B | 315B | 500A | ||
| 225A | 315B | 300A | 300A | 600A | ||
| 315B | 300A | 400B | 400B | 800A | ||
| 300A | 400B | 400A | 400A | |||
| 400A | 500A | 500A | ||||
| 600A | 600A | |||||
<
<
